ダックス 、シャリー 5.5Jスイングアーム( ダックスハブ仕様) 各種 (90492)

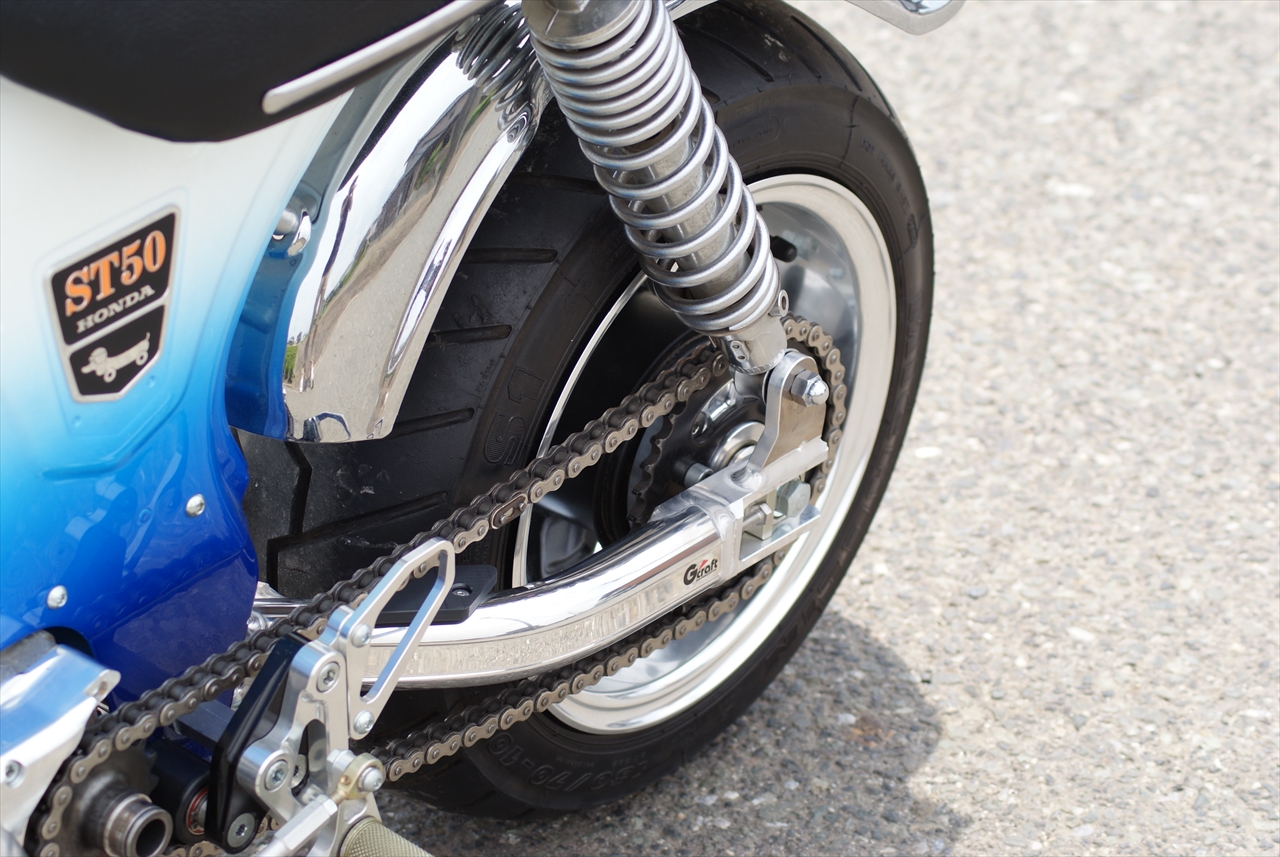

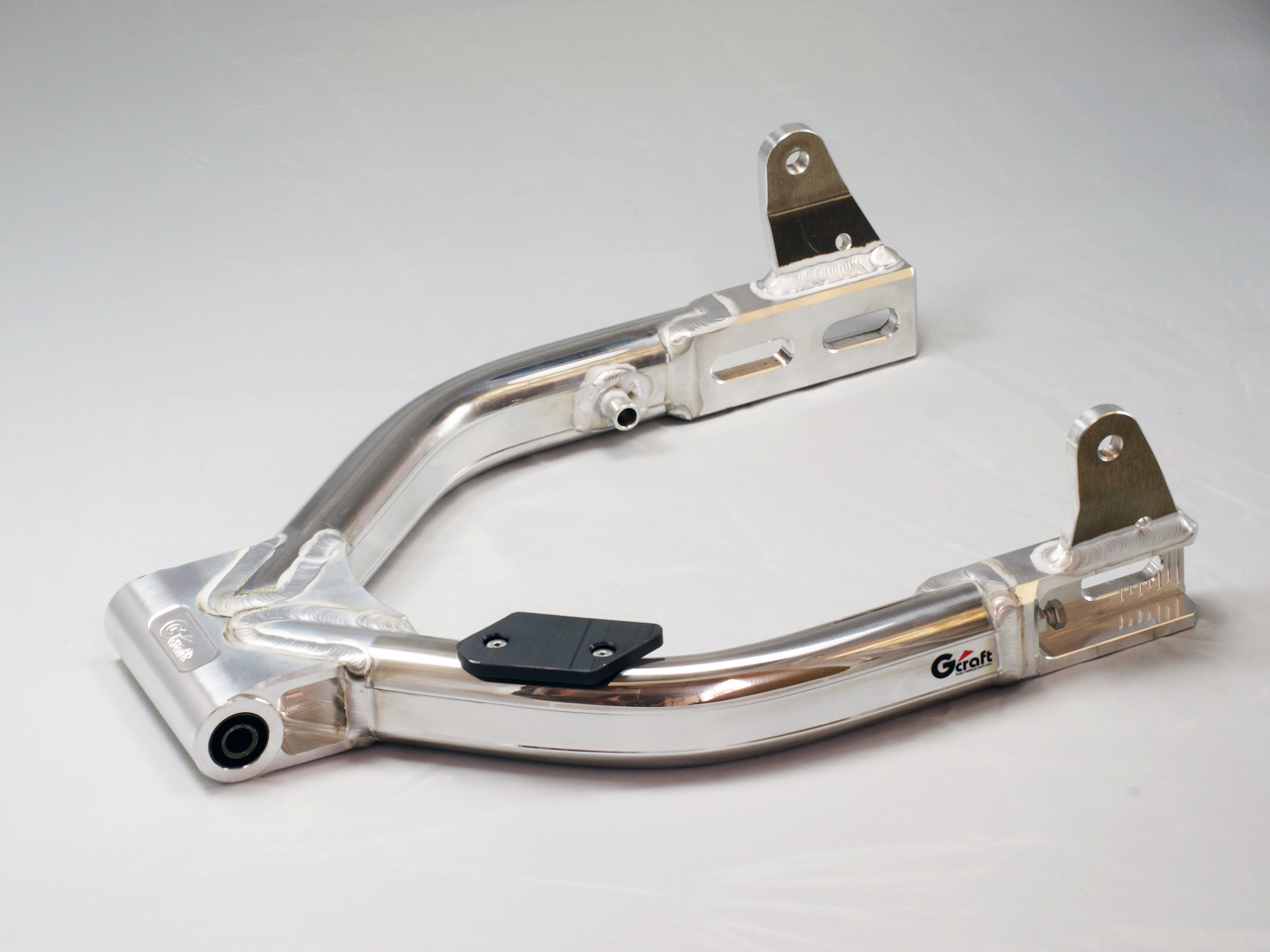

10インチ5.5Jワイドホイールを装着できるように、純正幅(167mm)よりも40mm広い、スイングアーム内幅207mm。。
サスペンションがハの字になりにくいように、サス受けは外側に曲げられていて、サスペンションをサス受けの内側に付くように設計されています。

・ディスク化の場合 → 装着事例 組み合わせ一覧

 ダックス、シャリー用キャリパーサポートカニブレンボ用 (33184) +  スーパーワイドディスクハブ(39058)などを使用して装着可能


※STD(スタンダード)、T/S(トリプルスクエア)、T/Sミニ(トリプルスクエアミニ)、S/A(スイングアーム)は略称となります。
※トリプルスクエアパイプのみ、チェーンスライダーが下にも付いています。
※スタビ付きは製作不可。
※当社ダックス用10インチ5.5Jホイール専用設計
※装着には、当社フロントオフセットスプロケット20mmスプロケットスペーサー20mmが必要です
※推奨タイヤ ミシュランS1 130/70-10

※T/Sミニ(トリプルスクエアミニ)タイプは廃盤


sapipe

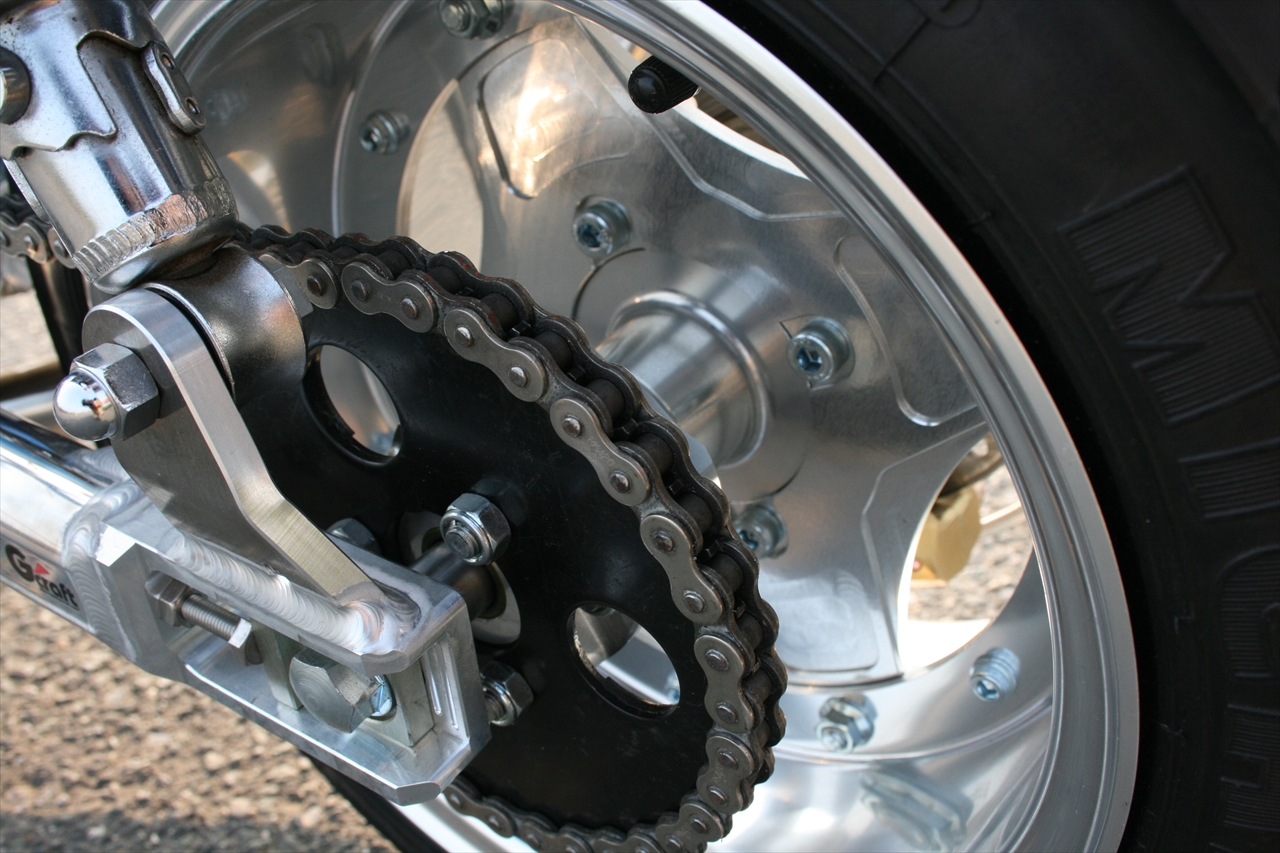

3 ダックス5.5Jワイドホイールディスク化

【付属品】

①チェーン引きコマ・・・1セット(各パイプ形状専用品)
②ツインショックサス受けボルト・・・1セット
③トルクアーム固定用ボルト(ブレーキパネル側)
ボルト・・・1つ(リペア品番65050)
専用カラー・・・1つ(リペア品番607092)
ナット・・・1つ(リペア品番65085)
シムM10・・・1つ(リペア品番693371)
④トルクアーム固定用ボルト(スイングアーム側)
ボルト・・・1つ(リペア品番690118)
薄型ナット・・・1つ(リペア品番694033)
ワッシャ・・・1つ(リペア品番65089)
⑤アクスルシャフト250mm・・・1つ(リペア品番38053)
⑥ドラムブレーキロッド・・・1つ(スイングアームの長さに応じて)※+0cm、+2cmには付属しておりません
⑦アクスルカラー29mm・・・1つ(リペア品番607091)
⑧アクスルナットM12・・・1つ(リペア品番38001)
⑨フレーム側サスペンションカラー・・・2つ(リペア品番631453/1個入り)
⑩ブレーキロッドスプリング・・・1つ(リペア品番607094)
⑪ブレーキアームカム・・・1つ(リペア品番607093)
⑫ブレーキアームジョイントボス・・・1つ(リペア品番607095)
⑬ブレーキアーム・・・1つ(リペア品番30035)



取り説ボタン

【車種】ダックス、シャリー
【材質】7N01、A5083材使用
【表面処理】バフ仕上げ







★★納期について★★
「在庫僅少」と表記されておりますが、こちらの商品は受注生産品となります。

納期目安
バフ仕上げ

→ご注文日より約2週間程

※諸事情等により納期が変動する場合もございます





◆スイングアームオプションはコチラから

注文番号 タイトル (定価)販売価格(税込)
在庫状態 数量 単位
90492 ダックス 、シャリー 5.5Jスイングアーム ドラム STD +2cm スタビ無し (¥82,830) ¥82,830
お問い合わせください
90493 ダックス 、シャリー 5.5Jスイングアーム ドラム STD +4cm スタビ無し (¥82,830) ¥82,830
お問い合わせください
90494 ダックス 、シャリー 5.5Jスイングアーム ドラム STD +6cm スタビ無し (¥82,830) ¥82,830
お問い合わせください
90495 ダックス 、シャリー 5.5Jスイングアーム ドラム T/S +0cm スタビ無し (¥95,370) ¥95,370
お問い合わせください
90496 ダックス 、シャリー 5.5Jスイングアーム ドラム T/S +2cm スタビ無し (¥95,370) ¥95,370
お問い合わせください
90497 ダックス 、シャリー 5.5Jスイングアーム ドラム T/S +4cm スタビ無し (¥95,370) ¥95,370
お問い合わせください
90498 ダックス 、シャリー 5.5Jスイングアーム ドラム T/S +6cm スタビ無し (¥95,370) ¥95,370
お問い合わせください
