モンキー スーパーワイドS/A ローコスト ツインショック 各種 (90552)
※T/Sミニ(トリプルスクエアミニ)タイプは、廃盤です。
5.5Jワイドホイールが装着できる、モンキー用スイングアームの最大幅(207〜210mm)スイングアームです。 モンキーの純正スイングアーム(幅167〜170mm)に比べて左右で20mmずつ広がっています。
39419の20mmスプロケットスペーサーを取り付けることで、モンキー純正のハブ、またはワイドディスクリヤハブを使用することができます。 ドラム、ディスク両方に対応したスイングアームです。

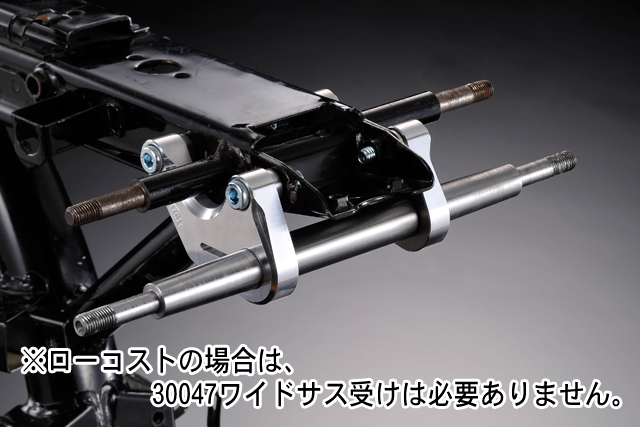

30047スーパーワイドサス受けを使用するタイプと、サス受けを使用しないローコストタイプの、二種類がラインナップにあります。
※STD(スタンダード)、T/S(トリプルスクエア)、T/Sミニ(トリプルスクエアミニ)、S/A(スイングアーム)は略称となります。
※サイドスタンドとスタビの干渉を防ぐため、スタビ付きスイングアームには30102スタンドホルダータイプ2が必要となります。
※トリプルスクエアパイプのみ、チェーンスライダーが下にも付いています。
※ご注文の際は、ドラム・ディスクどちらかご指定ください。指定がない場合はドラム仕様にて製作となります。
※ローコストタイプのサス受けは、通常のツインショックの物より30mmほど高くなっています。
※車体の個体差等により、ブレーキスイッチステーが干渉する場合があります。その際はブレーキスイッチステーを曲げて、動作に必要なクリアランスを確保した上で装着するようにしてください
※トリプルスクエア、は標準でピボット部ベアリング仕様になっています
※スタビ追加時はスタンドフックType-2取付加工 (60903)不可
※+4cmの場合はスタビ追加オプション不可
※ローコストスイングアームの場合、チェーンとサスペンション固定ボルトの干渉を防ぐため、8mmほど外側にでます
■ドラム仕様からディスク仕様へ変更したい場合■
ブレーキ止めのカットで仕様変更
お手持ちのスイングアームを送って頂ければ無償にて加工致します(送料はお客様のご負担になります)
●推奨リアショック長(モンキー、ゴリラ)
長さ | ツインショック | モノショック |
4cm | 265mm | – |
6cm | 265mm | – |
8cm | 285mm | – |
10cm | 285mm | – |
12cm | 285mm | 210mm |
14cm | 305mm | 210mm |
16cm | 305mm | 210mm |
20cm | 305mm | 210mm |
【付属品】
①チェーン引きコマ・・・1セット(各パイプ形状専用品)
②ツインショックサス受けボルト・・・1セット
③ドラムブレーキロッド・・・1つ(スイングアームの長さに応じて)
※ディスク仕様の場合は付属しておりません
④アクスルシャフト250mm・・・1つ(リペア品番38053)
⑤アクスルカラー20mm・・・1つ(リペア品番394216)
※ディスク仕様の場合は付属しておりません
⑥アクスルナットM12・・・1つ(リペア品番38001)
【車種】モンキー、ゴリラ
【材質】7N01、A5083材使用
【表面処理】バフ仕上げ
★★納期について★★
「在庫僅少」と表記されておりますが、こちらの商品は受注生産品となります。
納期目安 |
バフ仕上げ
→ご注文日より約2週間程 |
※諸事情等により納期が変動する場合もございます
◆スイングアームオプションはコチラから
