GC-019、GC-020フレーム専用 ワイドスイングアーム モノショック 各種 (90614)
※T/Sミニ(トリプルスクエアミニ)タイプは、廃盤です。
GC-019、GC-020アルミフレーム用スイングアームのワイド幅スイングアームは、モンキーワイドスイングアームと同じ幅(幅187〜190mm)で製作されたスイングアームです。
モンキー純正のハブをそのまま使用できる他、39048のワイドリヤディスクハブを使用することができます。
ドラム、ディスク両方に対応したスイングアームです。
強度のある「目の字断面」を採用したトリプルスクエアパイプのスイングアームは、16cm以上を選択されるユーザー様に80%以上の支持を誇るパイプです。
8-4.0J装着の際は、フロントに4mmオフセットスプロケット、リアにスプロケットスペーサー4mmが必要になります。
10-4.0装着の際は、エンジン側でオフセットすることができるため、フロントスプロケットは必要ありません(ノーマルハブ使用の場合はオフセットスプロケットスペーサー8mmが必要です)
※STD(スタンダード)、T/S(トリプルスクエア)、T/Sミニ(トリプルスクエアミニ)、S/A(スイングアーム)は略称となります。
※8インチ4.0Jまで、10インチは4.0Jまで装着可能です(+4cm以上必要です)
※トリプルスクエアパイプのみ、チェーンスライダーが下にも付いています。
※リアショックはNSR50/80純正をご使用ください(オーリンズTTX装着不可)
※基本スタビは下側になります(指定があれば上側も可能です。追加料金5,000円)
※GC-019、GC-020アルミフレーム専用です。その他のフレームは装着不可。
※ディスクの際、ブレーキストッパーをカットする必要があります(先端から10mmカット)

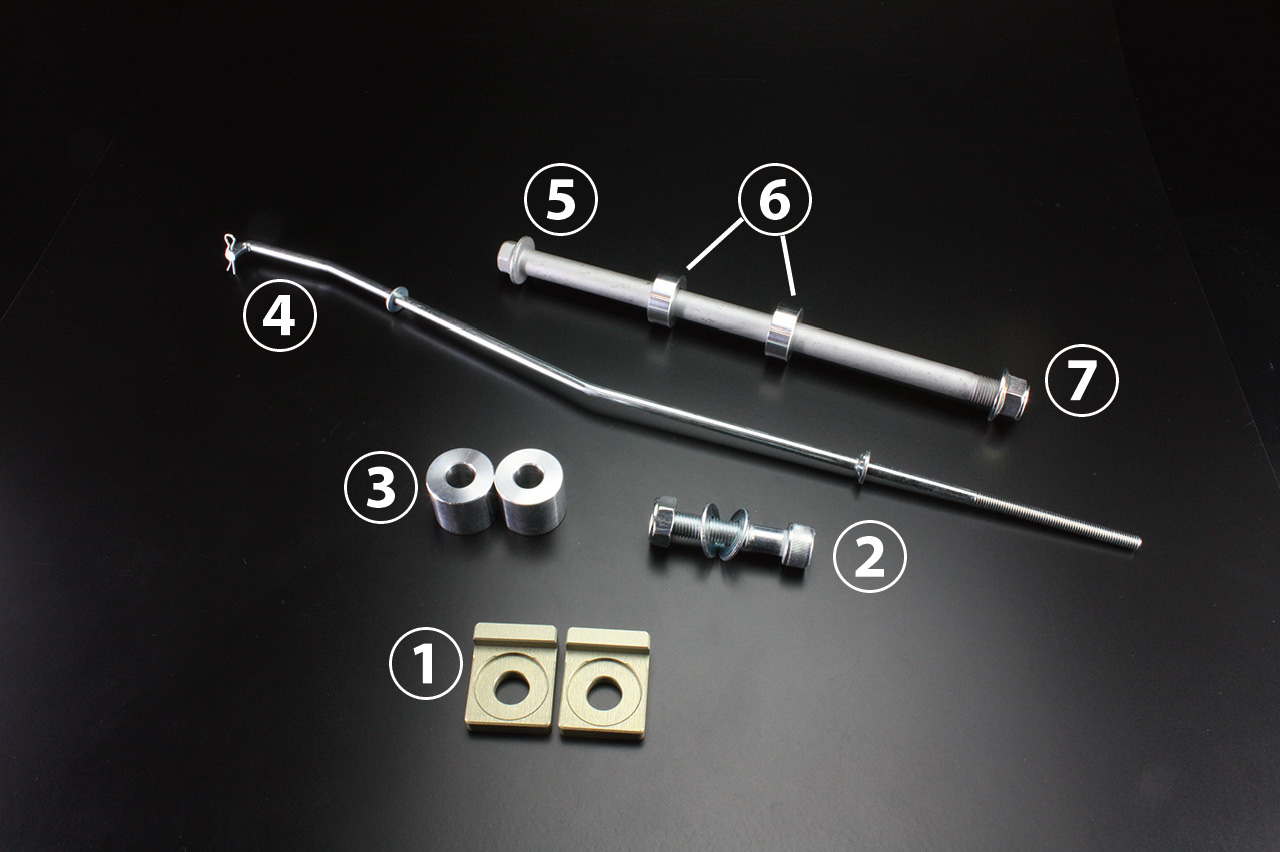

【付属品】
①チェーン引きコマ・・・1セット(各パイプ形状専用品)
②ショック取り付け用ボルトセット
ボルト・・・1つ(リペア品番65235)
ナット・・・1つ(リペア品番65229)
ワッシャ・・・2つ(リペア品番65090/1個入り)
③シート固定用カラー22mm・・・2つ(リペア品番68133/1個入り)
④ドラムブレーキロッド・・・1つ(スイングアームの長さに応じて)※ディスク仕様の場合は付属しておりません
⑤アクスルシャフト230mm・・・1つ(リペア品番38061)
⑥アクスルカラー10mm・・・2つ(リペア品番68134/1個入り)
⑦アクスルナットM12・・・1つ(リペア品番38001)
【車種】モンキー、ゴリラ(GC-019、GC-020アルミフレーム用)
【材質】7N01、A5083材使用
【表面処理】バフ仕上げ
★★納期について★★
「在庫僅少」と表記されておりますが、こちらの商品は受注生産品となります。
納期目安 |
バフ仕上げ
→ご注文日より約2週間程 |
※諸事情等により納期が変動する場合もございます
